Sistema Sonelastic® para corpos de prova de médio porte

Para a caracterização não-destrutiva dos módulos elásticos e do amortecimento de materiais empregando a Técnica de Excitação por Impulso de acordo com as normas ASTM E1876, C1259, C1548 e ABNT-8522-2:2021.

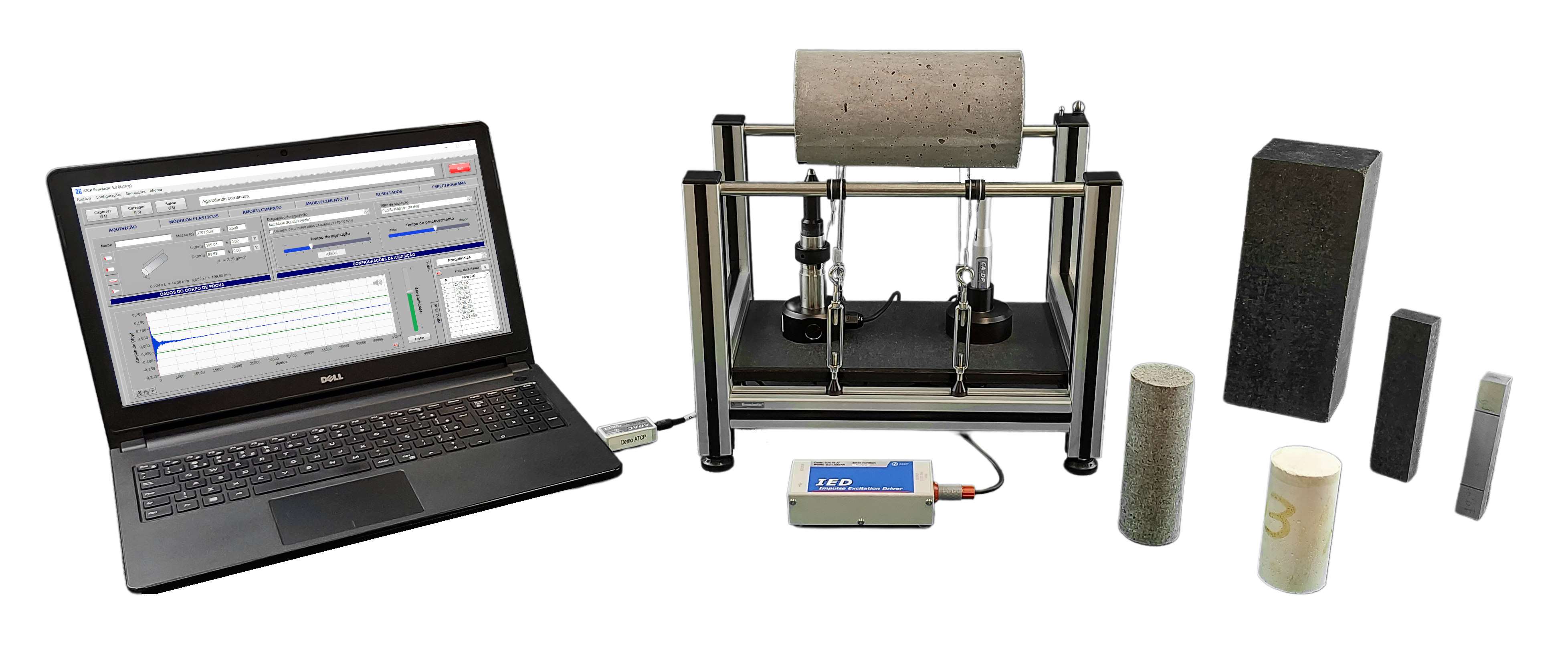

Cilindro de concreto sendo caracterizado no modo de vibração flexional e exemplos de corpos de prova de refratários, rochas e cerâmicas.

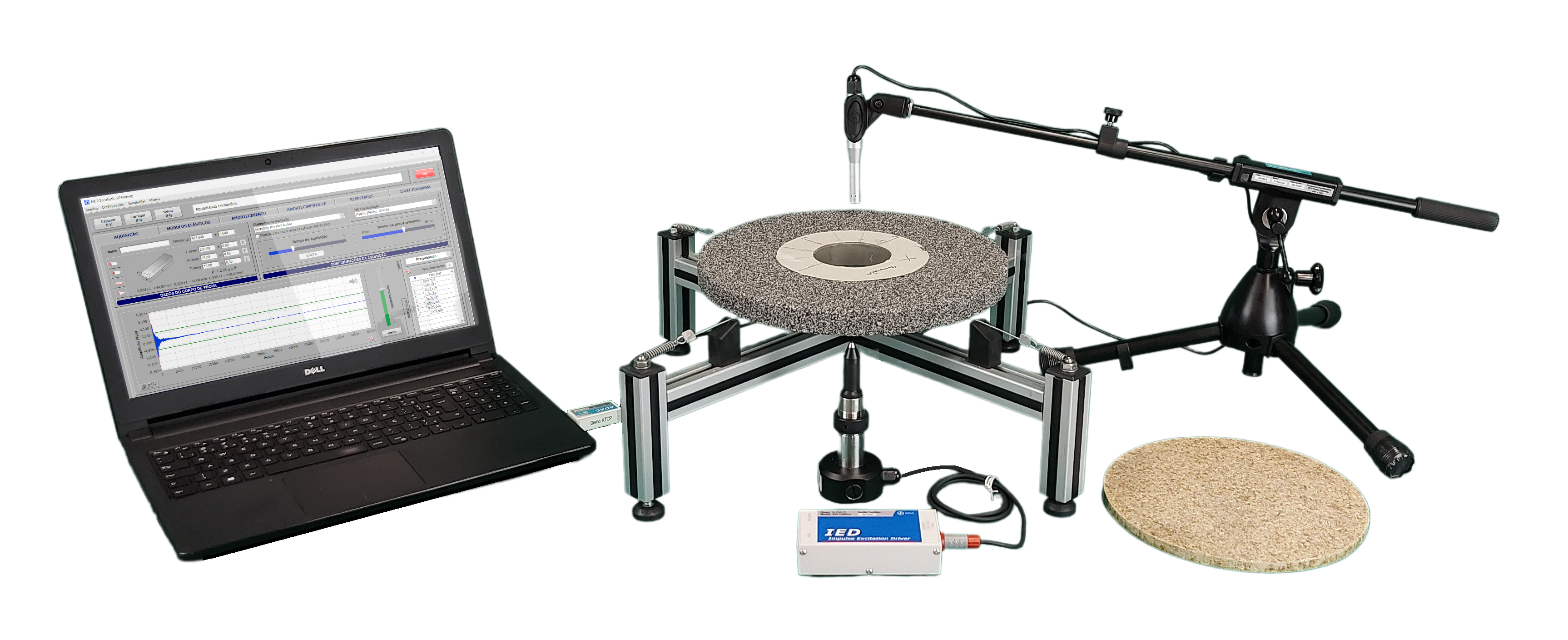

Rebolo cerâmico anelar sendo caracterizado no modo de vibração planar e exemplo de corpo de prova na geometria de disco.

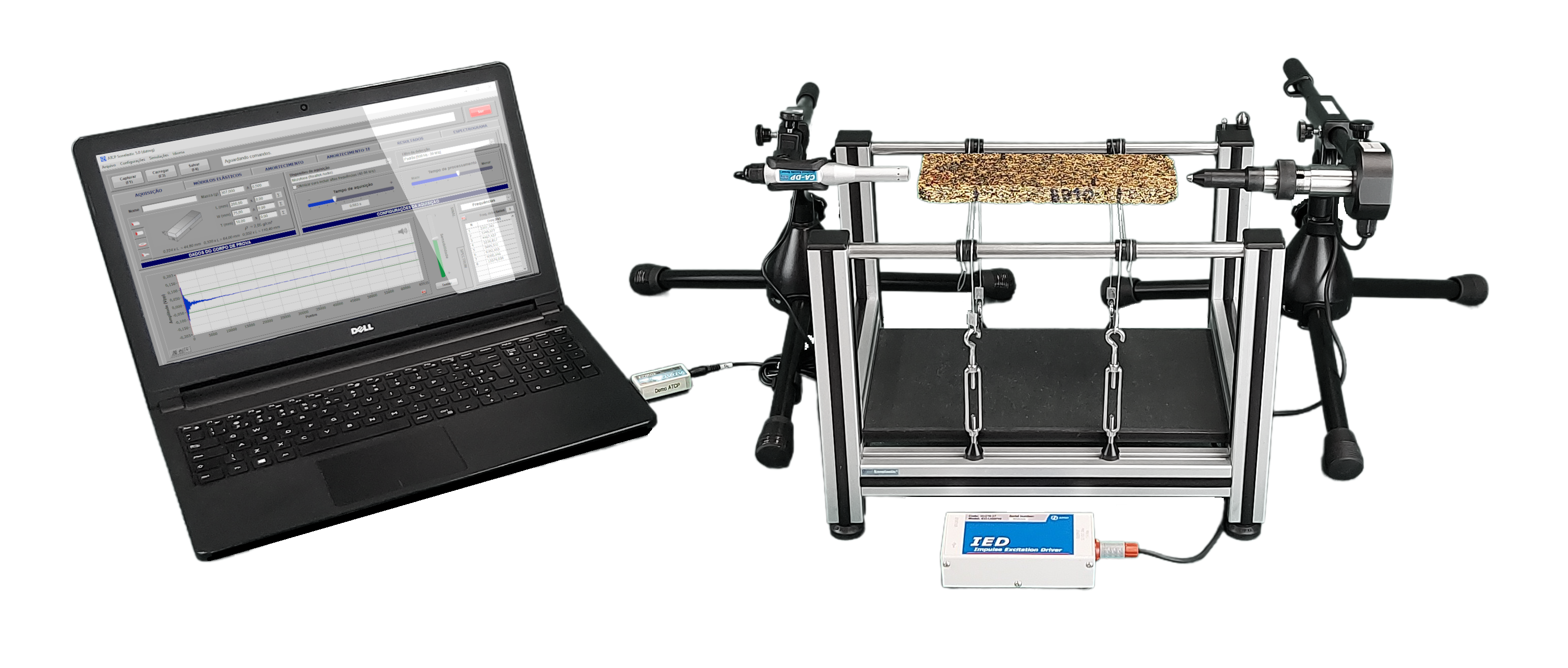

Compósito de borracha vulcanizada sendo caracterizado no modo de vibração longitudinal.

Nas imagens acima são apresentadas algumas das configurações possíveis do Sistema Sonelastic® para corpos de prova de médio porte de concreto, refratários, cerâmicas, madeiras e compósitos. Nota: A unidade de controle do Pulsador Automático IED utilizada um cabo USB que não é mostrado nas imagens.

Especificações gerais do Sistema:

• Módulo Young: De 0,5 a 900 GPa.
• Frequência: De 20 Hz a 96 kHz.
• Modos de vibração: Flexional e longitudinal.
• Dimensões: De 100 a 450 mm.
• Geometrias: Barras quadradas ou retangulares, cilindros, discos e anéis.

Barras de secção transversal quadrada

• Largura e espessura (A): De 2 a 170 mm.
• Comprimento (L): De 100 a 450 mm.
• Proporções: L/A ≥ 3.

Barras de secção transversal retangular

• Espessura (T): De 2 a 170 mm.
• Largura (W): De 2 a 170 mm.
• Comprimento (L): de 100 a 450 mm.
• Proporções: L/W ≥ 4 e W/T ≤ 8.

Cilindros

• Diâmetro (D): De 2 a 200 mm.
• Comprimento(L): De 100 a 450 mm.
• Proporções: L/D ≥ 2.

Discos

• Espessura (T): De 5 a 60 mm.
• Diâmetro (Do): De 80 a 380 mm.
• Proporções: D/T ≥ 10.

Anéis

• Espessura (T): De 5 a 60 mm.
• Diâmetro externo (Do): De 80 a 380 mm.
• Diâmetro interno (Di): De 0 a 190 mm.
• Proporções: Do/T ≥ 10 e Do/Di ≥ 2.

Itens do Sistema:

• 01 Licença do Software Sonelastic® com atualizações por 5 anos;
• 01 Computador Dell Inspiron Laptop 15 3000 ou Desktop Vostro 3681 com MS Windows;
• 01 Módulo USB de aquisição de sinais ADAC ou Placa PCIe de aquisição de sinais XONAR;

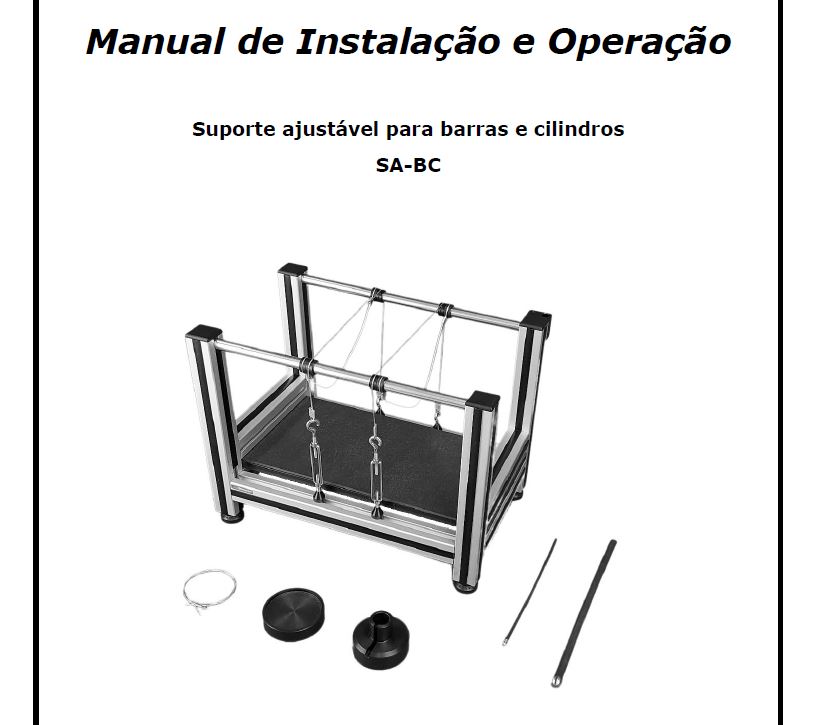

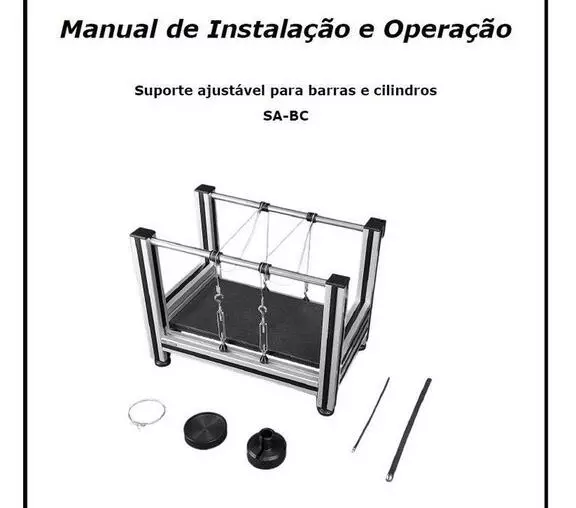

• 01 Suporte ajustável para barras e cilindros SA-BC;

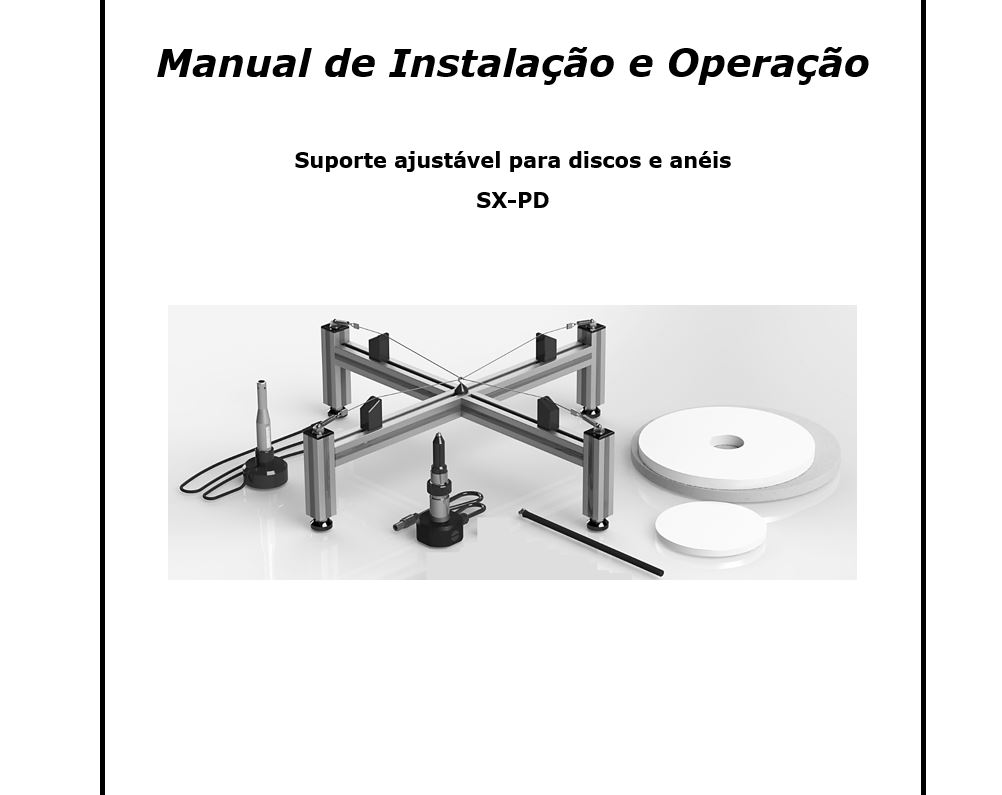

• 01 Suporte ajustável para discos e anéis SX-PD;
• 01 Conjunto de pulsadores manuais (01 leve e 01 médio);

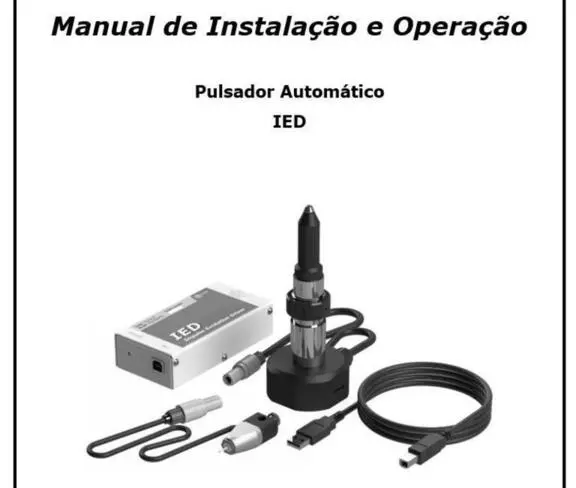

• 01 Pulsador Automático IED com 01 Pulsador RT Médio;
• 01 Captador Acústico CA-DP com base vertical;
• 02 Pedestais Robustos (para o Captador Acústico e p/ o Pulsador RT);
• Manuais de instalação e operação em português.
