Suportes de corpo de prova

A função do suporte de corpo de prova na Técnica de Excitação por Impulso é prover sustentação mecânica sem impedir a vibração. Os Sistemas Sonelastic® contam com opções que atendem esse requisito para corpos de prova de pequeno, médio e grande porte nas geometrias de cilindros, barras, discos e anéis. Também há opções para peças de geometria complexa.

SB-AP - Suporte para corpos de prova de pequeno porte

O suporte SB-AP permite a medição dos módulos elásticos de corpos de prova de pequeno porte e de barras engastadas. É adequado para materiais com restrições dimensionais, por exemplo, biomateriais, cerâmicas eletrônicas e metais amorfos no formato de barras retangulares, cilindros e discos. No SB-AP a sustentação mecânica é provida por uma base de espuma que permite os modos flexional e torcional. O suporte SB-AP não é adequado para a medição do amortecimento, para a medição do amortecimento recomenda-se a utilização dos suportes com apoio em fios (SA-BC e SX-PD).

A norma ASTM E1876 prevê a utilização de espuma em tiras sob as linhas nodais para o apoio de corpo de prova, o que não é exatamente o caso do suporte SB-AP. No SB-AP, a sustentação é por uma base de espuma contínua que fica em contato com toda a extensão do corpo de prova, configuração que pode interferir nos resultados da caracterização de materiais de baixo módulo de elasticidade, por exemplo, de polímeros. Porém, a influência do uso de espuma na medição dos módulos elásticos é desprezível para materiais com alto módulo Young, como é o caso dos materiais cerâmicos e metálicos.

  • Suporte para corpos de prova de tamanho pequeno SB-AP
  • 1
  • 2
  • 3
  • 4

Geometrias e dimensões:

  • Barras de secção transversal quadrada
    • Largura e espessura (A): De 2 a 40 mm.
    • Comprimento (L): De 15 a 120 mm.
    • Proporções: L/A ≥ 3.
  • 1
  • 2
  • 3
  • 4
  • 5

SA-BC – Suporte ajustável para barras e cilindros

O suporte SA-BC permite a caracterização simultânea dos módulos elásticos e do amortecimento de amostras de médio porte. É especialmente apropriado para concretos, materiais cimentícios, refratários, rochas e madeiras. No SA-BC a sustentação é provida por fios que permitem o apoio ótimo para o modo flexional; o apoio com fios também possibilita a excitação dos modos torcional e longitudinal.

Suporte SA-BC para corpos de prova de tamanho médio.

Geometrias e dimensões:

  • Barras de secção transversal quadrada
    • Largura e espessura (A): De 2 a 170 mm.
    • Comprimento (L): De 100 a 450 mm.
    • Proporções: L/A ≥ 3.
  • 1
  • 2
  • 3

SX-PD – Suporte ajustável para discos e anéis

O suporte SX-PD permite a caracterização simultânea dos módulos elásticos e do amortecimento de discos, anéis e placas de médio porte. É especialmente apropriado para rebolos abrasivos, produtos de madeira e compósitos.

  • 1
  • 2
  • 3

Geometrias e dimensões:

  • Discos
    • Espessura (T): De 5 a 60 mm.
    • Diâmetro (Do): De 80 a 380 mm.
    • Proporções: D/T ≥ 10.
  • 1
  • 2

SA-AG - Suporte ajustável para corpos de prova de grande porte

O suporte SA-AG permite a caracterização simultânea dos módulos elásticos e do amortecimento de barras e cilindros de grandes portes. É especialmente apropriado para a classificação de madeiras e testes de elementos de concreto.

  • 1
  • 2

Geometrias e dimensões:

  • Barras de secção transversal quadrada
    • Largura e espessura (A): De 20 a 200 mm.
    • Comprimento (L): De 120 a 5.300 mm.
    • Proporções: L/A ≥ 3.
  • 1
  • 2
  • 3

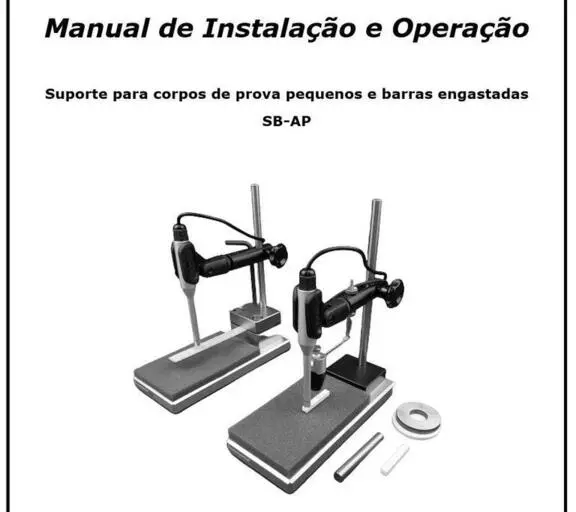

Manual do Suporte SB-AP

Manual do Suporte SB-AP

O suporte SB-AP é adequado para a caracterização do módulo de elasticidade e amortecimento de barras, cilindros, discos e anéis de pequeno porte empregando a Técnica de Excitação por Impulso.

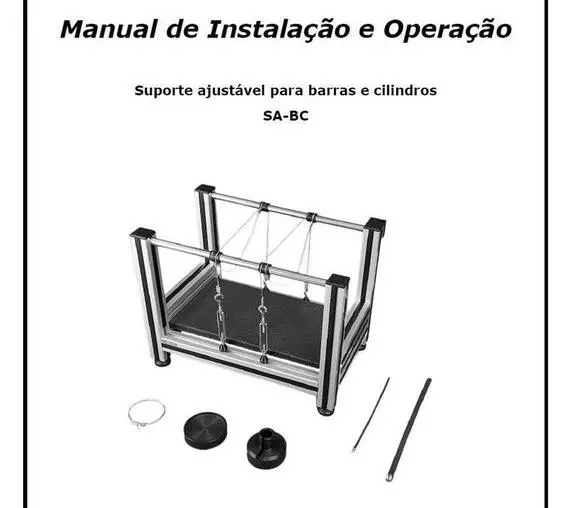

Manual do Suporte SA-BC

Manual do Suporte SA-BC

O suporte SA-BC é adequado para a caracterização dos módulos de elasticidade e do amortecimento de barras e cilindros de médio porte empregando a Técnica de Excitação por Impulso.

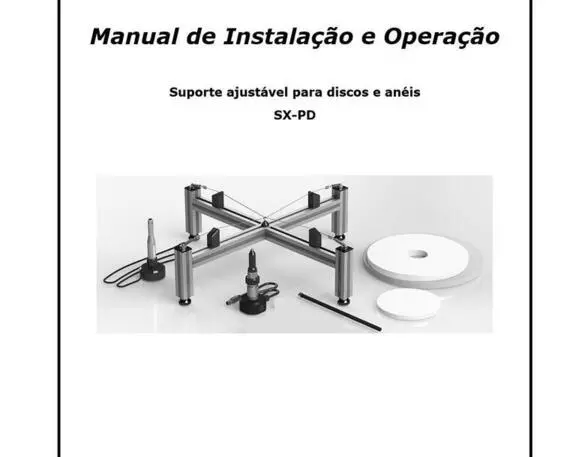

Manual do Suporte SX-PD

Manual do Suporte SX-PD

O suporte SX-PD é adequado para a caracterização do módulo de elasticidade e do amortecimento de discos, anéis e placas de médio porte empregando a Técnica de Excitação por Impulso.

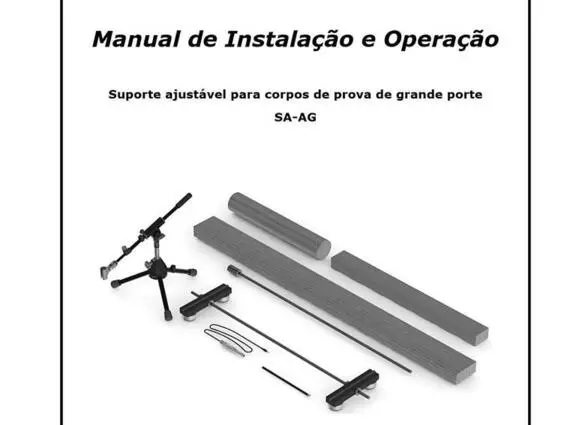

Manual do Suporte SA-AG

Manual do Suporte SA-AG

O suporte SA-AG é adequado para a caracterização dos módulos de elasticidade e do amortecimento de barras de grande porte empregando a Técnica de Excitação por Impulso.

Catálogo Sonelastic®

Catálogo Sonolastic®

Catálogo técnico dos Sistemas Sonelastic®.
