Captadores acústicos e aquisição de sinais

A função do captador acústico na Técnica de Excitação por Impulso é captar a resposta acústica do corpo de prova. O captador deve ser direcional e apresentar alta imunidade ao ruído ambiente para facilitar a identificação das frequências. Os Sistemas Sonelastic® contam com duas opções de captadores direcionais para até 96 kHz que atendem esse requisito.

Para o Software Sonelastic® processar o sinal do captador acústico é necessário que este seja digitalizado por um dispositivo de aquisição. Para essa função, os Sistemas Sonelastic® contam com opções de precisão e com taxa de amostragem compatível com as faixas de frequência dos sistemas típicos.

É importante que o captador e o dispositivo de aquisição sejam calibráveis com rastreabilidade à Rede Brasileira de Calibração (RBC) e ao Sistema Internacional (SI) com relação à medição de frequência. A frequência é o principal parâmetro para a determinação dos módulos elásticos na Técnica de Excitação por Impulso.

Captadores acústicos

A ATCP Engenharia Física, Divisão Sonelastic®, desenvolveu e fabrica captadores acústicos específicos para a Técnica de Excitação por Impulso. Os Captadores modelos CA-DP e CA-DP-S são direcionais e capazes de detectar frequências na faixa de frequências de 70 Hz a 96 kHz. O modelo CA-DP-S possui a extremidade com diâmetro menor (8 mm) para facilitar o posicionamento sobre corpos de prova pequenos.

  • Microfones para alta frequenta, CA-DP e CA-DP-S, para realização da Técnica de Excitação por Impulso
  • 1
  • 2
  • 3

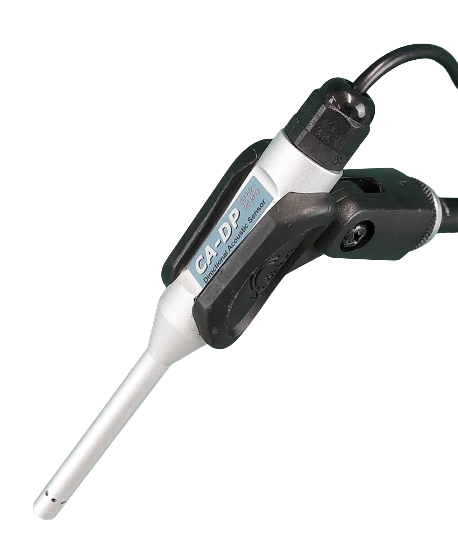

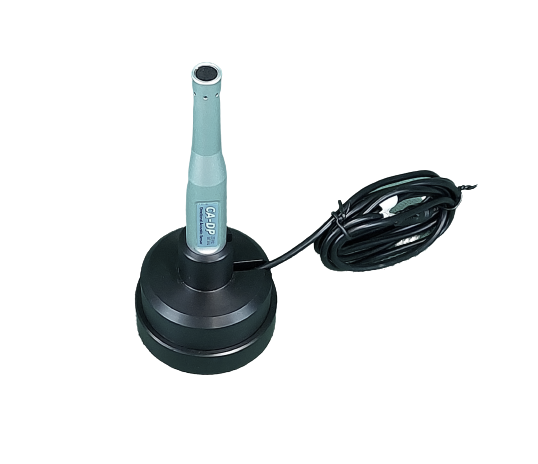

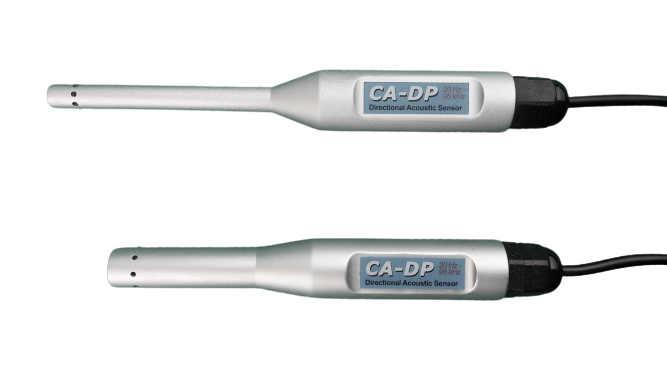

Captador Acústico modelo CA-DP-S (em cima na primeira figura e na segunda) e o Captador Acústico modelo CA-DP (em baixo na primeira figura e na terceira).

Os captadores acústicos possuem conector TRS P2 de 3,5 mm compatível com o módulo USB ADAC, com a placa XONAR e com a maioria dos módulos e placas de aquisição de áudio comerciais.

Especificações técnicas
Modelos e respectivos diâmetros da ponta: CA-DP (12,7 mm) e CA-DP-S (8,00 mm);
Elemento transdutor: Eletreto dedicado;
Faixa de frequências: 70 Hz - 96 kHz;
Sensibilidade: -40 dB ±8 dB (0 dB = 1 V/Pa);
Diretividade: -10 dB em 90° @ 1 kHz / 1 cm;
Razão sinal-ruído (S/N): ≥56 dBA.

Aquisição de sinais

Os Sistemas Sonelastic® contam com duas opções para a aquisição de sinais. A primeira delas é o módulo USB de aquisição de sinais ADAC, para a faixa de frequências de 20 Hz a 22,5 kHz. O ADAC foi desenvolvido e é fabricado pela ATCP Engenharia Física, Divisão Sonelastic® e é normalmente empregado em sistemas para corpos de prova de médio e grande porte que apresentam frequências baixas e médias (até 22,5 kHz).

  • Módulo para aquisição de sinal ADAC USB 24 kHz
  • 1
  • 2

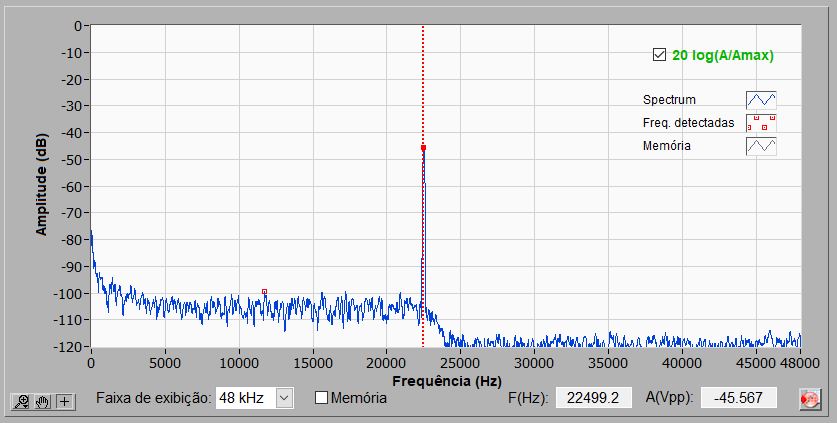

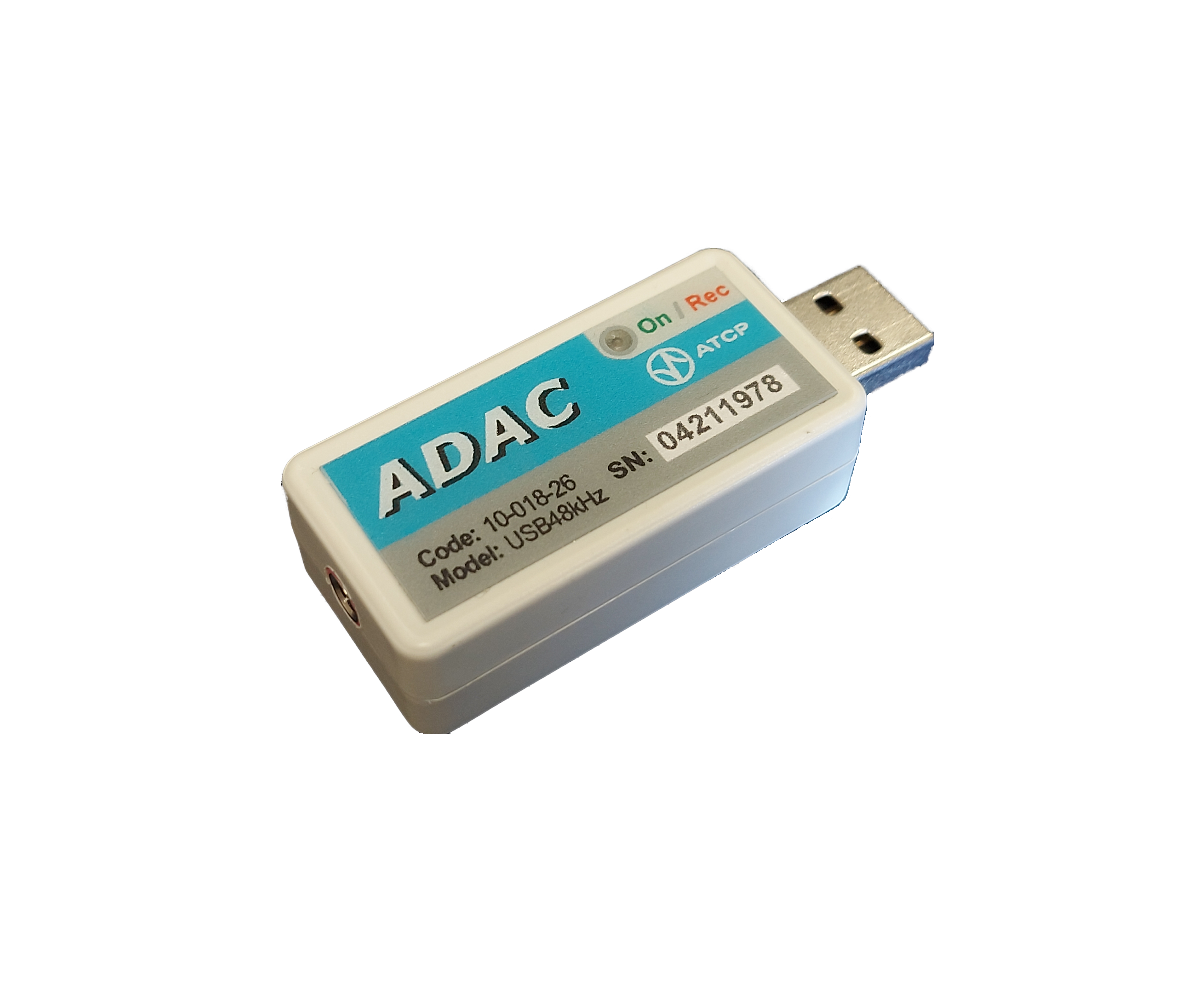

Módulo USB de aquisição de sinais ADAC (primeira imagem) e seu espectro típico ao digitalizar um sinal monotônico de 22,5 kHz.

A segunda opção é a placa de aquisição de sinais XONAR, compatível com o barramento PCIe de computadores tipo desktop e para a faixa de frequências de 20 Hz a 96 kHz. A placa XONAR é fabricada pela empresa ASUS e é normalmente empregada em sistemas para amostras de pequeno porte e alta frequência (até 96 kHz).

  • Placa de acquisição de audio Xonar 192 kHz
  • 1
  • 2

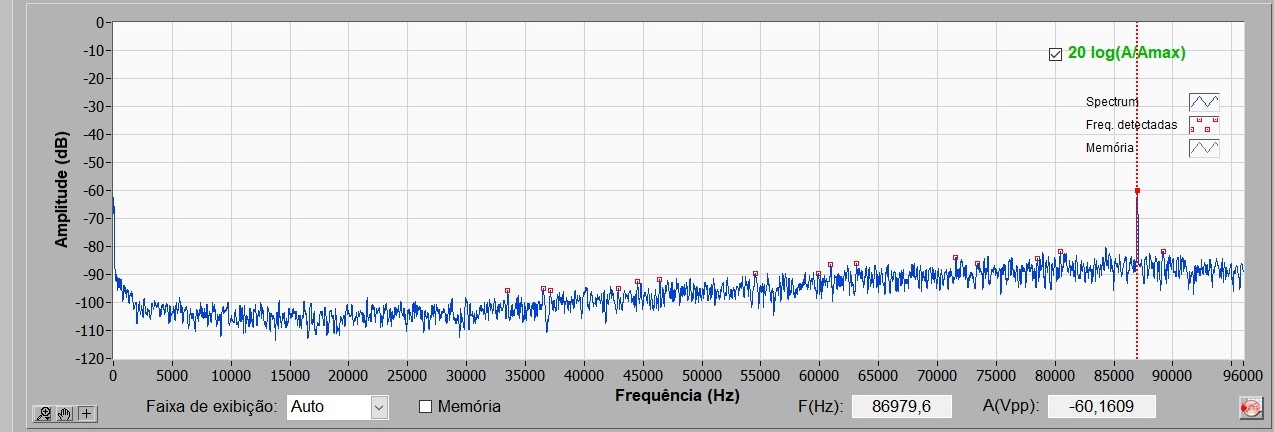

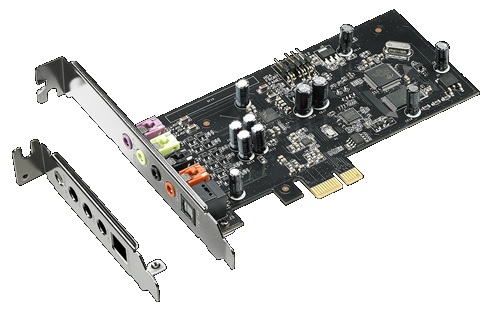

Placa PCIe de aquisição de sinais XONAR (primeira imagem) e seu espectro típico ao digitalizar um sinal de monotônico 87 kHz.

Os Sistemas Sonelastic® podem ser fornecidos com certificado de calibração rastreável à Rede Brasileira de Calibração (RBC) e ao Sistema Internacional de Unidades (SI).

O Captador Acústico CA-DP-S e o módulo USB de digitalização ADAC mostrados podem ser fornecidos com certificado de calibração rastreável à Rede Brasileira de Calibração (RBC) e ao Sistema Internacional (SI).

O Captador Acústico CA-DP-S e o módulo USB de digitalização ADAC mostrados podem ser fornecidos com certificado de calibração rastreável à Rede Brasileira de Calibração (RBC) e ao Sistema Internacional (SI).

O certificado de calibração é para o conjunto formado por um captador acústico e um módulo ou placa de aquisição de sinais. No caso da placa XONAR, a calibração deve ser realizada com a placa instalada no computador do sistema.
