Sistemas Sonelastic® para muestras pequeñas

Para la caracterización no destructiva de los módulos elásticos y el amortiguamiento de materiales a temperatura ambiente utilizando la Técnica de Excitación por Impulso en concordancia con los estándares ASTM E1876, C1259 y E756.

Sistemas Sonelastic® para cerámicas técnicas
Sistema Sonelastic® para muestras pequeñas con cerámicas técnicas y biomateriales.

Especificaciones generales del sistema:

  • Rango para módulo de Young: desde 0.5 hasta 900 GPa.
  • Rango de frecuencia: desde 20 Hz hasta 96 kHz.
  • Modos de vibración: Flexional, torsional y planal.
  • Rango de dimensiones: desde 15 mm hasta 120 mm (4 ¾ de pulgada). Para muestras engastadas la longitud máxima es 200 mm:
  • Geometrías: Barras de sección transversal cuadrada o rectangular, cilindros, discos y anillos.
  • Barras de sección transversal rectangular
    • Ancho y espesura (A): de 2 a 40 mm
    • Largo (L): de 15 a 120 mm.
    • Relación de aspecto: L/A ≥ 3.
  • 1
  • 2
  • 3
  • 4
  • 5

Elementos de este Sistema:

  • 01 Licencia do Software Sonelastic® con actualización por 5 años;
  • 01 Computadora Dell Desktop Vostro 3681 con MS Windows;
  • 01 Tarjeta de adquisición de señal PCIe XONAR;
  • 01 Suporte SB-AP para corpos de prova de pequeno porte;
  • 01 Conjunto de dispositivos de impulso manual [01 ligero y 01 extra ligero];
  • 01 Dispositivo de Impulso Automático IED con Dispositivo de Impacto RT medio;
  • 01 Sensor Acústico CA-DP con base de montaje vertical;
  • Manuales de instalación y operación.
Configuración básica:
  • 01 Licencia do Software Sonelastic® con actualización por 5 años [Catálogo página 14];
  • 01 Tarjeta de adquisición de señal PCIe XONAR [Catálogo página 12];
  • 01 Suporte SB-AP para corpos de prova de pequeno porte [Catálogo página 04];
  • 01 Conjunto de dispositivos de impulso manual, 01 ligero y 01 extra ligero [Catálogo página 09];
  • Manuales de instalación y operación;
  • Envío y entrenamiento.
Elementos opcionales de la configuración básica:
  • 01 Computadora Dell Vostro 3681 con MS Windows [Catálogo página 15];
  • 01 Dispositivo de Impulso Automático IED con Dispositivo de Impacto RT medio [Catálogo página 08];
  • Envío, instalación y capacitación en el sitio.

Condiciones comerciales:

  • Plazo de entrega: Dentro de los 30 días siguientes a la orden de compra;
  • Periodo de garantía: 02 años.


Descubra los Sistemas Sonelastic® :
Sistemas Sonelastic® para muestras medianas
Sistemas Sonelastic® para muestras grandes
Cotación para Sistema Sonelastic® personalizado

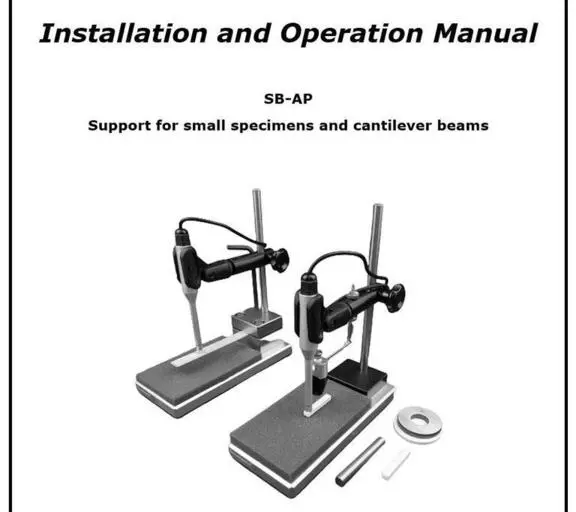

Manual del Soporte SB-AP

Manual del Soporte SB-AP

El soporte SB-AP es adecuado para la caracterización de los módulos de elasticidad y el amortiguamiento de barras de pequeño porte, cilindros, discos y anillos utilizando la Técnica de Excitación por Impulso.

Manual del Software

Manual del Software Sonelastic®

Sonelastic® Catalog

Sonelastic® Catalog

Sonelastic items technical catalog.
